【学员问题】水闸施工固定式和门式启闭机安装规定？

  【解答】1、固定式启闭机安装，应以闸门起吊中心为基准，纵、横向中心偏差应小于3mm；水平偏差应小于0.5/1000；高程偏差宜小于5mm.

  2、螺杆式启闭机的螺杆与闸门连接的垂直偏差应不大于0.5/1000.

  3、启闭机安装时应检查。开式齿轮、轴衬等转动处的油污、铁屑、灰尘应清洗干净，并加注新油；减速箱应按产品说明书的要求，加油至规定油位。

  4、启闭机定位后，机架底脚螺栓应即浇灌混凝土，机座与混凝土之间应用水泥砂浆填实。

  5、门机安装时，应清点和检查，构件安装的偏差应符合图纸规定。无规定时，可参照表11.1.5执行。

  6、门机轨道安装和门机组装偏差应符合图纸和厂家说明书的规定。如无规定时，参照（SLJ201）有关规定执行。

  7、门机的夹轨器安装和限位开关装置，均应动作灵活可靠。

  8、双卷筒启闭机的安装应保持同心，联轴节两轴的同心度和端面间隙、轴瓦与轴颈顶间隙、开式齿轮啮合要求及测量方法均应参照（SLJ201）执行。

  9、启闭机制动器闸瓦退路和电磁铁行程，安装时应按产品说明书的要求予以调整。

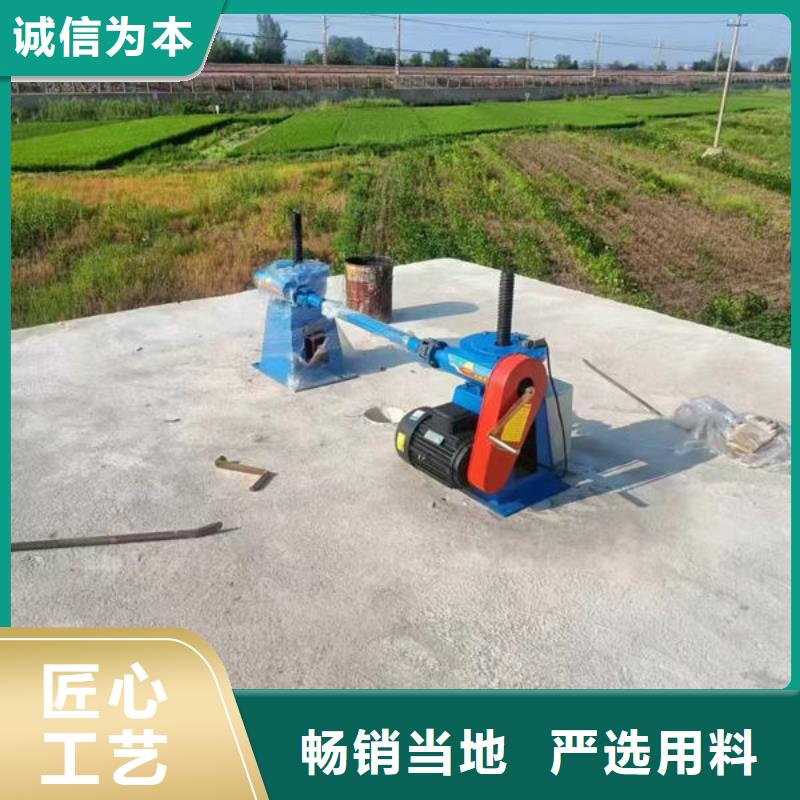

  10、双吊点的钢丝绳长度偏差应调整到小范围，使闸门全行程无卡阻，止水橡皮无严重摩擦。

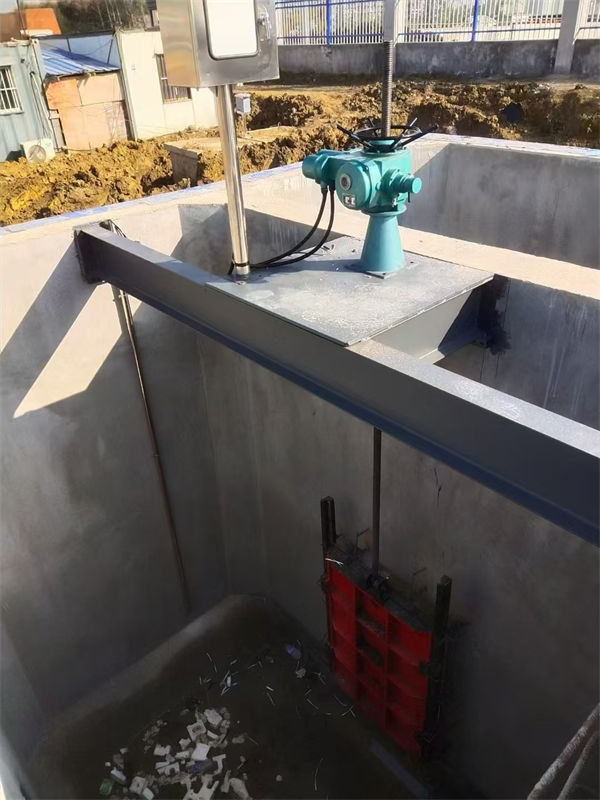

水库用铸铁闸门及螺杆启闭机的安装方法

    1、土建工程的配合

铸铁闸门安装前的土建工程一期砼预留闸槽宽为不小于600mm，深度不小于250mm为宜，以保证二期砼的锚固厚度，预埋钢筋（或锚固板）的埋设如下图所示。

2、铸铁闸门的安装

为了保证铸铁闸门的安装质量，以达到满意的止水效果，一般采用整体式安装，即将闸板和闸框组装在一起锁定后进行一次性安装。

    2.1、吊装

吊装前要检查闸板与闸框是否锁定牢固，以保证在闸门吊装过程中不致滑落，要轻吊轻放。吊装就位后进行水平和竖直调整。

    2.2、闸门框与闸槽内预埋钢筋（或锚固板）的焊接

将拉结钢筋与闸框上的螺栓孔拧牢后与闸槽内预埋的锚固钢筋（或锚固板）焊接牢固，在焊接过程中要保证闸门的竖直度和水平度，安装时要保证闸门底槛上平面与渠底上平面一致，门楣处要保证闸板顶部止水面与闸框门楣充分接触，以保证止水效果。保证的措施：底槛和两边闸框的拉结钢筋与一期砼内的预埋锚固筋（或锚固板）焊接完成后，在门楣处用螺栓顶住门楣框后部与一期砼门楣部砼面上，用螺母进行调整，待闸板止水面与闸框平面充分接触后再焊接拉结和锚固钢筋。

    2.3、二期砼的浇筑

铸铁闸门二期砼的浇筑很重要，一定要将框体部分浇筑在砼里，才能保证闸门的正常使用。（二期砼的浇注见下图）

应特别注意的是：在二期砼的浇筑过程中千万不要让砂浆注入到闸槽里去，这样会将闸门和砂浆凝固在一起，使闸门无法正常启闭，若强行启闭将会把闸门拉坏而无法使用。所以，在二期砼初凝前一定要对流入闸槽内的水泥砂浆进行清理。以保证闸门在闸槽内上下运行自如。
